ایچ بیم اور میں بیم کے مابین کیا فرق ہے؟

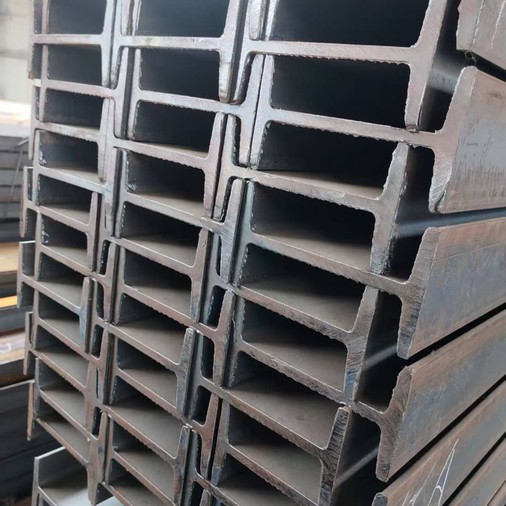

i - بیم کی تعریف

جیسا کہ نام سے پتہ چلتا ہے ، میں - بیم ایک قسم کا اسٹیل ہے جس میں "I" سائز کا کراس - سیکشن ہے۔ اوپری اور نچلے حصے کی اندرونی سطحوں میں ایک ڈھلوان ہوتی ہے ، عام طور پر 1: 6 ، جس سے باہر کی طرف فلانگ پتلا ہوتا ہے اور اندر سے گاڑھا ہوتا ہے۔ اس کے نتیجے میں دو اہم طیاروں میں I - بیم کی کراس - سیکشنل خصوصیات میں ایک خاص فرق پیدا ہوتا ہے ، جس سے ایپلی کیشنز میں اسٹیل کی طاقت کو مکمل طور پر استعمال کرنا مشکل ہوجاتا ہے۔ اگرچہ گاڑھا ہوا I - بیم بھی مارکیٹ میں نمودار ہوا ہے ، لیکن I - بیم کی ساخت نے پہلے ہی ٹورسنل مزاحمت میں اپنی کوتاہی کا تعین کیا ہے۔

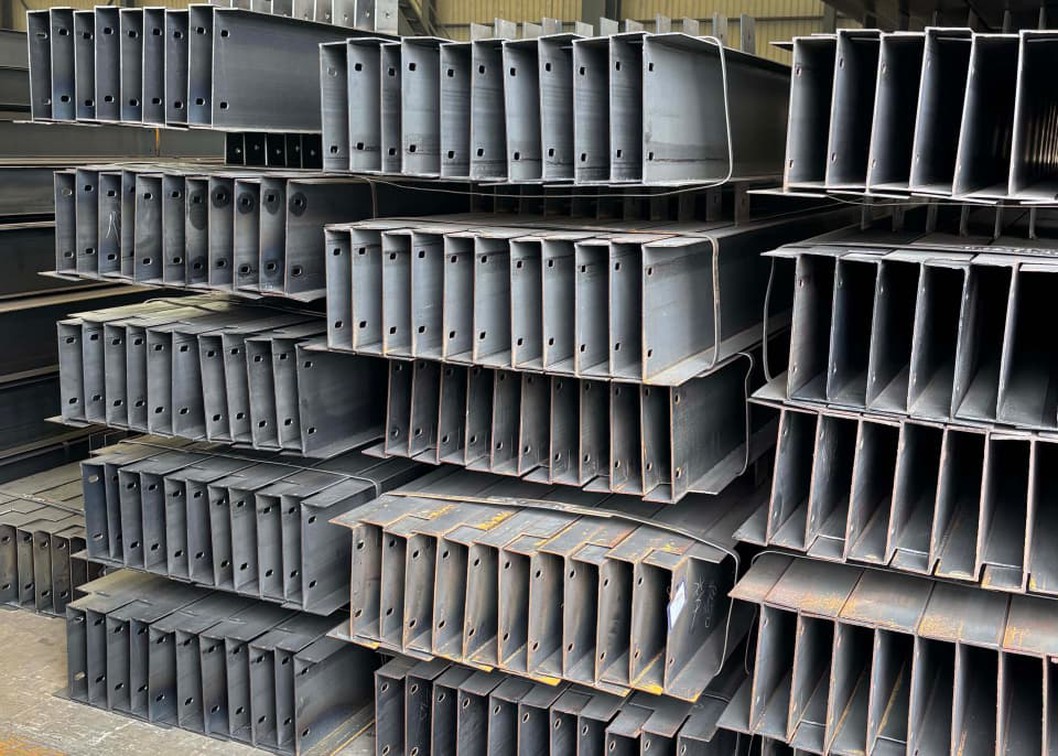

H - شکل والے اسٹیل کی تعریف

H - شکل والے اسٹیل کو اس کے کراس - سیکشن کے لئے انگریزی خط "H" سے مشابہت کیا گیا ہے۔ یہ آج کی اسٹیل ڈھانچے کی عمارتوں میں وسیع پیمانے پر استعمال ہونے والا پروفائل ہے اور اس میں I - بیم سے بہت سارے اختلافات ہیں۔ سب سے پہلے ، اس میں فلانجز ہیں ، اور دوسرا ، فلانگس کی اندرونی سطح میں کوئی ڈھلوان نہیں ہے ، جس کی بالائی اور نچلی سطحیں متوازی ہیں۔ H - H - سائز کی اسٹیل کی سیکشنل خصوصیات روایتی I - بیم ، چینلز اور زاویوں سے نمایاں طور پر بہتر ہیں۔

H - شکل والا اسٹیل ایک معاشی اور موثر پروفائل ہے جس میں ایک بہتر کراس - سیکشنل ایریا کی تقسیم اور زیادہ معقول طاقت - سے - وزن کا تناسب ہے۔ H - کے سائز والے اسٹیل کے دو بیرونی کناروں کے اندرونی اطراف میں کوئی ڈھلوان نہیں ہے اور وہ سیدھے ہیں۔ اس سے H - سائز کے اسٹیل کی ویلڈنگ اور سپلائینگ I - بیم کے مقابلے میں آسان بناتی ہے ، جس میں فی یونٹ وزن میں بہتر مکینیکل خصوصیات ہیں ، جو بہت سارے مواد اور تعمیراتی وقت کی بچت کرسکتے ہیں۔ آج کی اسٹیل ڈھانچے کی عمارتوں میں یہ ایک وسیع پیمانے پر استعمال شدہ پروفائل ہے۔

درخواستیں:

i - بیم

رہائشی تعمیر (جیسے ، فرش جوائسز ، چھتوں کی حمایت)۔

ہلکے تجارتی منصوبے جہاں پس منظر کا بوجھ کم سے کم ہوتا ہے۔

ہلکے وزن کے ساختی اجزاء کے لئے آٹوموٹو اور ایرو اسپیس صنعتیں۔

H - بیم

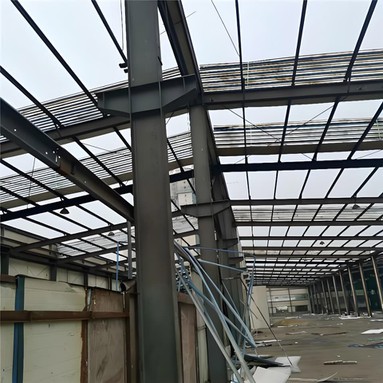

بھاری صنعتی ڈھانچے (جیسے ، پل ، فلک بوس عمارتیں ، کرینیں)۔

مشینری کے فریم اور لوڈ - فیکٹریوں میں کالم برداشت کرنا۔

انفراسٹرکچر پروجیکٹس جیسے سرنگیں اور بجلی گھر ، جہاں اعلی طاقت اور استحکام اہم ہے۔

طاقت اور بوجھ کی صلاحیت کا موازنہ: H - بیم بمقابلہ I - بیم

H - بیم اور i - بیم کی طاقت اور بوجھ کی گنجائش فطری طور پر ان کے کراس - سیکشن ڈیزائن کی شکل میں ہے ، جس کی وجہ سے ساختی ایپلی کیشنز میں الگ الگ کارکردگی ہوتی ہے۔ موڑنے والے بوجھ کو برداشت کرنے میں دونوں ایکسل ، لیکن فلج جیومیٹری اور ویب کنفیگریشن میں ان کے اختلافات مختلف تناؤ کے حالات میں مختلف کارکردگی کا نتیجہ بنتے ہیں۔

i - بیم، ٹاپراد یا مڑے ہوئے فلانگس اور ایک تنگ ویب کی خصوصیت سے ، روشنی سے درمیانے درجے کے بوجھ کے ل reliable قابل اعتماد موڑنے کی طاقت پیش کرتے ہیں۔ ان کا ہموار پروفائل عمودی موڑنے کے ل material مادی استعمال کو بہتر بناتا ہے ، جس سے وہ جامد عمودی بوجھ جیسے فرش جوائسز یا چھت کے رافٹرز کی حمایت کرنے میں موثر بنتے ہیں۔ تاہم ، ٹاپراد فلانگس اپنے پس منظر (سائیڈ ویز) بوجھ کی مزاحمت کو محدود کرتے ہیں - وہ مضبوط افقی قوتوں یا تناؤ کی ناہموار تقسیم کے تحت جکڑے جاتے ہیں ، کیونکہ غیر - متوازی فلاجس یکساں طور پر پس منظر کے دباؤ کو منتشر نہیں کرسکتے ہیں۔

h - بیم، متوازی ، وردی - موٹائی فلانگس اور ایک موٹی ویب کے ساتھ ، اعلی مجموعی طاقت اور بوجھ کی گنجائش کا مظاہرہ کرتے ہیں ، خاص طور پر بھاری - ڈیوٹی منظرناموں کے لئے۔ متوازی flanges زیادہ متوازن تناؤ کی تقسیم پیدا کرتے ہیں ، جس سے موڑنے اور قینچ دونوں کی طاقت دونوں میں اضافہ ہوتا ہے۔ یہ ڈیزائن H - بیموں کو اعلی عمودی بوجھ (جیسے ، اسکائی سکریپر کالموں میں) کا مقابلہ کرنے اور پس منظر کے استحکام میں ایکسل کرنے کے قابل بناتا ہے ، جس سے وہ پل ، کرینوں ، یا صنعتی مشینری کے فریموں کو متحرک یا ملٹی- دشاتمک قوتوں کے لئے مثالی بناتے ہیں۔ جب ان کا مضبوط ویب بھاری بوجھ کا نشانہ بنایا جاتا ہے تو میں - بیم سے بہتر کینچی اخترتی کے خلاف بھی مزاحمت کرتا ہے۔

خلاصہ یہ کہ ، میں - بیم لاگت - کم سے کم پس منظر کے تناؤ کے ساتھ ہلکے بوجھ کے لئے موثر ہے ، جبکہ H - بیم بھاری ، پیچیدہ بوجھ کے ل higher زیادہ بوجھ کی گنجائش اور ساختی سختی فراہم کرتے ہیں۔ انتخاب اس بات پر منحصر ہے کہ آیا درخواست مادی کارکردگی (i - بیم) یا زیادہ سے زیادہ طاقت اور استحکام (H - بیم) کو ترجیح دیتی ہے۔

زندگی اور H - بیم اور میں - بیم کی زندگی اور دیکھ بھال

عام زندگی اور متاثر کرنے والے عوامل

H - بیم اور میں - بیم ، تعمیرات اور صنعتی ڈھانچے میں بنیادی اجزاء ، عام طور پر عام حالات میں 30 - 50 سال کی عمر رکھتے ہیں۔ ان کی استحکام مادی معیار ، ماحولیاتی عوامل اور بحالی کے اقدامات سے گہرا تعلق ہے۔ اعلی درجے کے کاربن اسٹیل یا مصر دات اسٹیل بیم میں بہتر سنکنرن مزاحمت ہوتی ہے ، جو ان کی خدمت کی زندگی کو بڑھا سکتی ہے۔ تاہم ، نمی ، کیمیکلز یا انتہائی درجہ حرارت کی نمائش ان کے انحطاط کو تیز کرے گی۔

بحالی کے کلیدی اقدامات

باقاعدگی سے دیکھ بھال ضروری ہے۔ مورچا ، دراڑیں یا اخترتی کی جانچ پڑتال کے لئے معمول کے معائنے کو غیر - تباہ کن جانچ کے طریقوں کو اپنانا چاہئے۔ خراب علاقوں میں سینڈ بلاسٹنگ ٹریٹمنٹ اور اینٹی - سنکنرن کوٹنگز جیسے ایپوسی پینٹ کی ضرورت ہے۔ ڈھیلے فاسٹنرز کو سخت کرنا اور کمزور حصوں کو تقویت دینا ساختی ناکامی کو روک سکتا ہے۔ سخت ماحول میں استعمال ہونے والے بیموں کے لئے ، جستی یا کیتھڈک پروٹیکشن سسٹم اضافی تحفظ فراہم کرسکتے ہیں۔

توسیع شدہ خدمت کی زندگی کے لئے لوڈ مینجمنٹ

مناسب بوجھ کا انتظام بھی ضروری ہے۔ اوورلوڈنگ سے بچنا بیموں کو مستقل نقصان کو روک سکتا ہے۔ محتاط دیکھ بھال کے ساتھ ، یہ بیم ان کی متوقع خدمت زندگی سے تجاوز کرسکتے ہیں ، جس سے ساختی حفاظت کو یقینی بنایا جاسکتا ہے اور متبادل اخراجات کو کم کیا جاسکتا ہے۔
